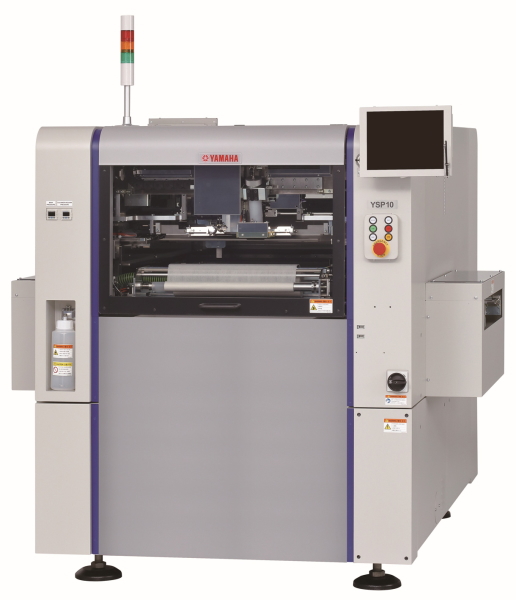

| プレミアム印刷機 YSP10 |
| |
 |
| YSP10 製品の特徴 |
| 1） |
段取り替えの全自動化対応 |
|
・ |
バックアップピン自動交換機能（オプション）
基板を下方から支持するバックアップピンを自動で交換します。ピンはマグネットを使用したフリーロケーションタイプで、プリント基板の形状やパターン、下面実装状態などに応じ、任意の最適位置に配置可能です。
また2本の吸着ヘッドによるピンの同時吸着・装着が可能で段取り時間を削減しています。
|
| |
・ |
マスク自動交換機能（オプション）
次生産に使用するマスクを印刷機稼働中にプリセットしておき、段取り替え作業を自動で実施する機能です。省スペース設計で、セットおよび使用済みマスクの回収は、全てマシン後方にて一括で行えます。印刷機を止めることなく、作業者が手の空いた時間に事前セット可能なので、交換に要する作業時間を低減できます。
またスキージヘッドには、新たにハンダ受けプレートを装備し、マスク交換時にハンダのマスクへの落下を防止しています。
さらにワンタッチマスクサイズ切り替え機構により、さまざまなマスクサイズに工具なしでワンタッチ対応が可能です。 |
| |
・ |
ハンダ自動移載機能（オプション）
マスク交換の際、使用済みのマスク上に残ったハンダを自動で無駄なくすくい上げ、交換後の新しいマスク上に速やかに移載する機能です。廃棄されるハンダ量を減らすだけでなく、マスク交換前のハンダを継続して使用できることにより、次機種立上げ前のハンダローリング作業が不要になります。
マスク自動交換機能とあわせて使用することで、段取り切り替えに関わるロスタイムや人的ミスを大幅に削減できます。 |
| |
|
|
| 2） |
マスククリーニング込みのサイクルタイムを従来比20％向上 |
|
・ |
駆動系見直しなどによる基板搬送時間の削減や動的レイアウトの最適化により、マスククリーニング込みのサイクルタイムを世界最速レベルの12秒（当社最適条件。通常印刷では10秒）と従来比20％の高速化を達成し高い生産性を実現しました。
|
| |
|
|
| 3） |
対応基板サイズの拡張 |
|
・ |
対象基板サイズを従来のL510×W460mmからL510×W510mmへ拡張。複数の基板を1枚に集合化した大型集合基板や大型液晶パネル用照明基板、産業用大型基板などへの対応範囲を拡大しました。さらに、オプションでL610×W510mmの超大型基板まで対応可能です。
|
