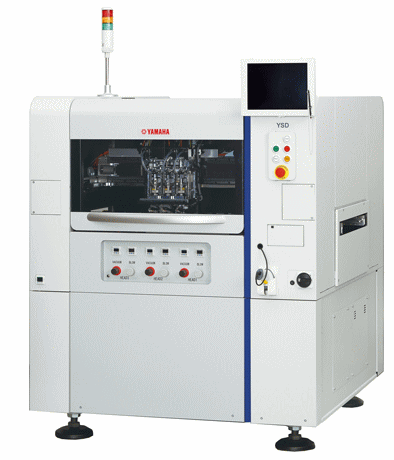

YAMAHA 高速ディスペンサー YSD 高速、高精度、多機能を実現し高度化するSMTディスペンスへの対応を可能とした新世代ディスペンサー
■ 塗布タクト 0.07sec/shot ■ 塗布精度 ±0.05mm(μ＋3σ) ■ 大型基板対応 L510 × W460ｍｍ Feature1 高密度実装に対応する高速・高精度・安定塗布を実現
◆ 高速
塗布タクト 0.07sec/shot ◆ 高精度 塗布精度 ±0.05mm(μ+3σ) ◆ 安定塗布 ヒーターユニット
高精度な温度制御により塗布剤の状態を一定の状態に保ち、安定供給を実現。 ドットステーション（オプション）
塗布径認識フィードバック機能を装備。プリディスペンスの状態を検出して塗布量を制御し、高精度な安定塗布を実現。 Feature2 非接触塗布、線引き塗布など、多機能化により様々な用途に対応
■ディスペンスヘッド 生産形態に合わせ２ヘッド（標準)、3ヘッド（オプション）から選択。多種多様な液種に対応する、独立Z軸&R軸サーボ制御の万能型高精度ディスペンスヘッド。シリンジとノズルを直接装着する方式により清掃などのメンテナンスが容易。

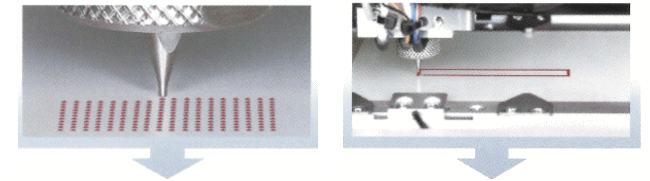

■非接触塗布（オプション） ■線引き塗布（オプション） 高密度実装基板などストッパーが使用できない場合の塗布、基板のくぼみ・部品搭載済み基板への塗布を実現。 基板形状の合わせ線状に塗布。シールドケース固定や、充填、絶縁などの様々な用途に対応。

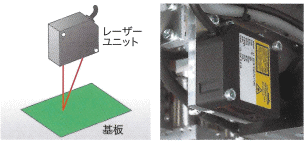

■レーザーユニット レーザー照射により基板面高さや反りを検出し、高精度な非接触塗布、線引き塗布を実現。
■シリンジ ■ノズル ■デジタル圧力計 各種容量のシリンジに対応。用途に合わせたシリンジを選択。 塗布パターンに合わせてノズルを選択。 精密塗布を導く高精度デジタル圧力計 Feature3 ヤマハSMTのソフトウェア及びライン連携機能に対応し、 効率の高い生産性を実現
■マウンターとのデータ連携 ヤマハマウンターのデータから簡単にディスペンスデータへの変換が可能。生産性準備時間を削減。
■バッドマーク転送 YSDで認識したバッドマーク情報をマウンターに転送し、ライントータルのロスを削除し、生産性を向上。

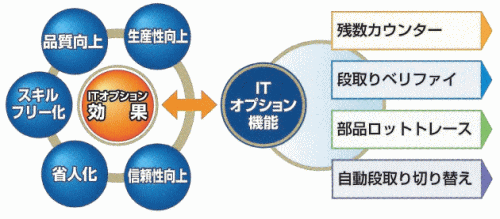

■ITオプション 実装ライン生産性&信頼性向上サポートツール。スキルフリー化・省人化・品質向上に貢献。マシン上のオンライン作業サポート。 充実したオプション
■延長コンベア ■シリンジ残量検知 ■基板搬送方向 ■10ccアダプタ ■基板搬送奥側基準 ■UPSシステム YSD 基本仕様 ※仕様・外観は改良のため予告なく変更することがあります。
機種 YSD 対象基板寸法 L510 × W460mm 〜 L50 × W50ｍｍ(左記を超える基板サイズは別途お問合せください） 塗布タクト 0.07sec/shot（当社最適条件） 塗布精度 ±0.05mm(μ+3σ) 塗布方式 エアパルス 電源仕様 三相 AC 200/208/220/240/380/400/416V ±10% 供給エア源 0.45MPa以上 外形寸法（突起物を除く） L1,254 × W1,419 ×H1,445mm 本体質量 約1,250kg 製品ページへ お問合せ
