| 項 目 |
内 容 |

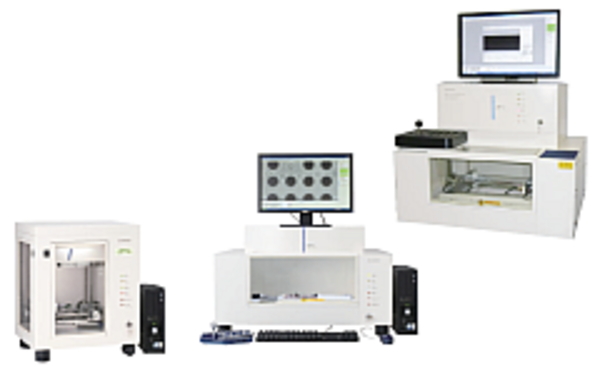

| 型 番 |
FLEX-M345 |
FLEX-M863 |
FLEX-MH867 |
| Ｘ線発生器 |
管電圧 |
10 ～70kV |
10 ～130kV |
| 管電流 |
10 ～140μA |
10 ～300μA |
| 焦点サイズ |
約7μm 密閉管方式 |
5μm, 50μm 密閉管方式 |
| CCD センサ |
画素サイズ |
20×20μm |
| 画素数 |
1500×1000 画素 |
| テーブル |
サイズ（電動制御） |
160×130mm |
350×270mm |
350×270mm |
| ストロークＸ軸 |
095mm |
325mm |
325mm |
| ストロークＹ軸 |
095mm |
245mm |
245mm |
| ストロークＺ軸 |
200mm |
200mm |
200mm |
| 検査物重量 |
最大1.5kg |
最大1.5kg |
最大15kg |
| 測定物高さ制限 |
10 倍拡大時7mm 8 倍拡大時34mm
（制限を超えると装置天板と接触し、検査物が破損することがあります。） |
| 本 体 |
寸法 |
約350W×450D×550H mm |
約800W×645D×523H mm |
約800W×650D×650H mm |
| 質量約 |
約80kg |
約 115kg |
約 250kg |
| 漏洩線量 |
0.5μSv ／ h 以下 電離箱式サーベイメータ（ICS-321）にて測定 |
| 電 源 |
AC：100 ～240V 150VA 以下 |
AC：100 ～240V 400VA 以下 |
| 照射時間 |
0.1s ～10s ／積算回数：最大100 回 |
| 静止画撮影 |
画像サイズ／画素分解能 |
（10 倍拡大時）1500×1000 画素／ 2μm 750×500 画素／4μm 375×250 画素／ 8μm |
| 準動画撮影 |
時間 |
5 ～180s |
| 表示 |
画像サイズ 750×500, 375×250 画素 最大4 フレーム／ s |
| 画像保存 |
静止画像 |
bmp（8、16bit）、JPEG、TIFF、tmp（16, 32bits 選択可）（準動画の保存及び記録不可） |
| 画像読込み |
ファイル形式 |
bmp、JPEG、tmp ファイル |
| CCD 補正 |
補正点数 |
明画像、暗画像の2 点補正 |
| 補正回数 |
1 ～99 回（10 回推奨） |
| 画像補正 |
明るさ補正、コントラスト補正、γ補正、白黒反転、2 値化、カラー表示（疑似カラー） |
| 画質フィルター |
アンシャープマスク、シャープマスク |
| 測長機能 |
スケール登録 |
等倍撮影時に基準スケール測定にて設定 |
| 計測パターン |
直線及び折れ線、平行線間隔 他 |
| 表示単位 |
mm 及び画素（pxl）（計測値は参考です。） |
| 面積測定 |
面積、面積率、輝度面積平均 他 |
| 拡 大 |
幾何拡大率：1.18 ～10 倍 連続電動可変 デジタル拡大：10 ～400％ |
| 表示画面数 |
9 画面（最大25 画面） |
| 傾斜撮影機能 |
幾何倍率2 倍位置で最大～20 度＋45 度傾斜 |
幾何倍率2 倍位置で最大± 約17 度傾斜 |
