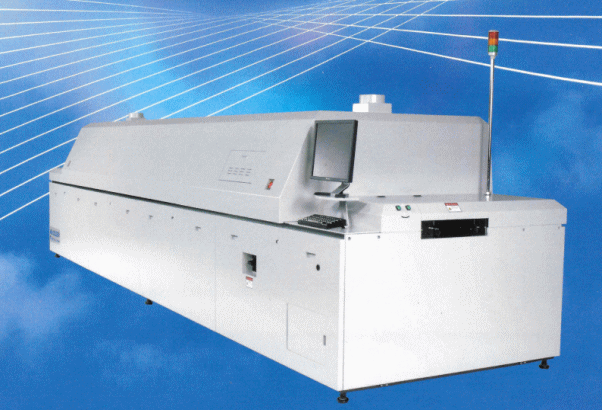

真空リフローはんだ付装置 RNV162/RSV162 series

低価格で使い勝手に優れた高性能真空リフロー炉
特徴
高信頼性リフローはんだ付け
 ・はんだボイドを大幅に低減
 ・上下熱風循環加熱方式

長期間メンテナンスフリー
 ・フラックス付着垂れ問題を大幅低減
 ・驚異的なフラックス回収性能

低コスト&エコロジー
 ・量産に最適なインライン搬送
 ・環境とお財布にやさしい低消費電力

仕様


モデル No. RNV162M-512-WD RNV162M-612-WD RNV162M-512-LE RNV162M-512-LE
RSV162M-512-WD RSV162M-612-WD RSV162M-512-LE RSV162M-612-LE
加熱ゾーン 5 6 5 6
真空ゾーン 1 1 1 1
冷却ゾーン 2 2 2 2
電源

3φ200V

3φ200V 3φ200V 3φ200V
起動電力 39.5kW 46.8kW 39.5kW 46.8kW
安定電力 12.5kW 14.7kW 12.5kW 14.7kW
加熱温度  RNV-162M Series Max 280℃
RSV-162M Series   Max 350℃
真空度  RNV-162M Series 1~12 kPa
RSV-162M Series 1~10 kPa
窒素消費量 Approx. 18-24㎥/h
 外形寸法 長さ 5,151mm 5,486mm 5,951mm 6,366mm
1,510mm 1,510mm 1,510mm 1,510mm
高さ 1,500mm 1,500mm 1,500mm 1,500mm
重量 Approx.2,900kg Approx.3,000kg Approx.3,000kg Approx.3,100kg
基板幅 100~330mm 100~250mm
基盤長さ 100~250mm 100~330mm
搬送面高さ 890~920mm 標準900mm
フラックス回収 標準装備
風速制御 5段階可変制御
