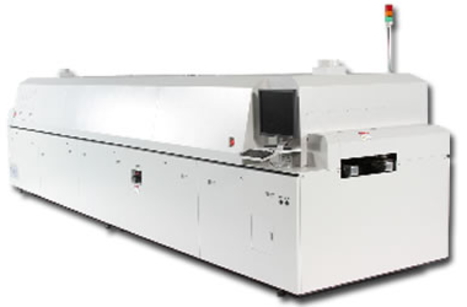

| N2リフロー装置 RN152 series |
| |
 |
| RN152 series 製品の特徴 |
| 1） |
世界最高性能のフラックス回収効率 |
|
・ |
フラックス特性と炉内エアー対流に合わせた最も効率的に回収を行う新循環フローの大型水冷式フラックス回収ユ
ニットを2系列に標準装備しました。
|
| |
|
|
| 2） |
天井からのフラックス垂れ問題の解消
|
|
・ |
出入口の100℃以下の低温部の天井にフラックス付着を防止するためのヒーターを、下部には水冷式冷却ユニット
を設置しました。。 |
| 3) |
加熱ムラを最小限に抑えた新型ノズル |
| |
・ |
ETC独自の新型ノズル採用と、きめ細やかな５段階風速設定により、多種多様な基板に対して加熱ムラのない均一
な加熱が可能です。
冷却ゾーンのノズル形状は、フラックス垂れ低減対策の形状となっています。 |
| 4) |
全ゾーンが同一酸素濃度 |
| |
・ |
ETC独自の内圧コントロールにより、低消費量の窒素で全ゾーン同一酸素濃度を実現し、OSP表面処理基板の裏面
パッドやスルーホールの銅箔の酸化を防ぎ、接続信頼性の高いはんだ付けができます。 |
| 5) |
ラビリンス高さ調整上下ユニット |
| |
・ |
部品の高さに応じてラビリンスの高さを簡単に調整できるため、窒素の消費量の節約と効率化を図ることが
できます。 |
6)
|
加熱全ゾーンの強制冷却ユニット（オプション設定） |
| |
・ |
各ゾーンの温度設定を高温から低温に変更する場合、水冷式フラックス回収ユニットからの冷気エアーを活用して
強制冷却することにより、段取り替え時間を大幅に短縮することができます。 |
