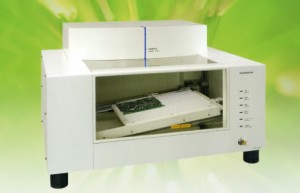

| マイクロフォーカスX線透視装置 FLEX-M863 |
| |
 |
- Mサイズ基板をフルサポートしました。
- 電動XYステージ、電動ズーム機能、電動基板チルト機能内蔵。
- 装置の小型化で卓上型を実現。ラインのそばに設置でき、導入が容易。
- 外形：W800・D645・H535 質量：115kg
- 画像保存機能によりトレーサビリティー対応を可能に。
|
|
| FLEX-M863 製品の特長 |
| 1） |
簡単操作で目視検査並みの作業の生産性を実現 |
|
・ |
動位置教示システムや電動ズーム機能に、さらに電動チルト機能を内蔵して、作業工程で見たい方向からのＸ線透視が簡単にでき、検査作業を容易にします。
|
| 2） |
150万画素の高精細画像でハンダ付け状態をクリアに表示
|
|
・ |
画素20μmで1500（横）×1000（縦）の150万画素平面撮像CCDセンサの採用により、高感度で再現性の良いＸ線画像を撮影できます。マイクロ焦点Ｘ線源を用いると、幾何倍率10倍で、2μmの分解能を実現しました。
|
| 3） |
X線画像の保存が可能 |
|
・ |
NG画像の保存《手動モード時》が簡単に出来ます。
トレサビリティについては個別に対応いたします。（O.P）
|
