部品補給の革新　ALF

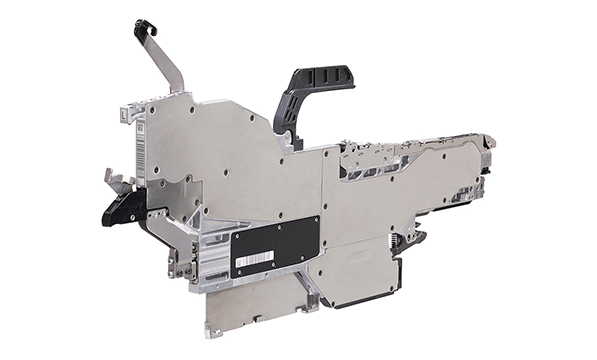

オートローディングフィーダー　ALF

ALF 製品の特長
1）	テープ部品の自動供給
	・	オートローディング機能により、いつでも、だれでも、簡単にテープ部品の補給が可能。約5秒と高速なテープローディング時間
2）	省人化
	・	テープセット作業時間の短縮
	・	トップテープ回収作業不要
	・	スプライシング作業不要
3）	マシン稼働率向上
	・	品切れによるマシン停止ゼロ
4	コスト削減
	・	スプライシングテープ不要
5）	トップテープ非剥離方式
	・	独自のセンターオープン方式により、毛羽や剥離帯電による吸着ミスを防止
6）	優れた作業性
	・	作業性を考慮したテープセット機構
	・	補給位置が手元に引き出せるため、両隣にフィーダーがあってもらくらくセット
	・	部品補給のタイミングにかかわらず、いつでも2リールセットが可能
	・	オートローディング機能を軽量、コンパクトなサイズで実現し、オペレーターの負荷を軽減

ALF 基本仕様

	ALF
対象テープ	幅8mm、最大厚み 1mm
	※制限事項あり　お問合せください
	材質　紙/（エンボス　開発中）
	※感圧接着式カバーテープ（PSA）は対応不可
対応リール仕様	送りピッチ設定　2mm／4mm
	リール幅14.4mm以下、φ382mm以下
	対応リールホルダー使用の場合、リール幅13.6mm以下、φ178mm以下
8mm換算　取付占有幅	12mmピッチ
ローディング可能最小テープ長さ	400mm以上
対応部品サイズ	1005～3216
フィーダ種類	4種類　S（1005）/M（1608）/L（2012）/LL（3216）
テープローディング時間	約5秒 ※テープ送り開始～吸着準備完了まで
対応マウンター	YS/YSMシリーズ　テープカッター付
外形寸法（突起物を除く）	L 549 x W 11.5 x H 278mm
本体質量	約1.50kg
